NB-IoT业务开通指导手册

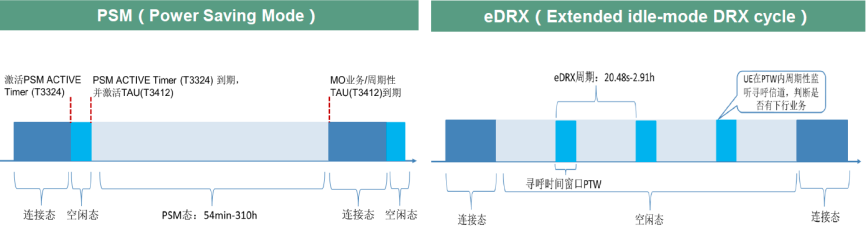

NB-IoT依赖PSM和eDRX减少不必要的通信，已达到省电的目的，其中常规NB业务涉及到三个省电参数，分别是PSM态时长（54min-310h）、进入PSM的等待时长PSM ACTIVE Timer T3324（2s-186min）、eDRX寻呼间隔（20.48s-10485.76s）。其中PSM可以是通信模组休眠，休眠期间只能由终端发起上行通信，平台无法主动下发。eDRX通过增加寻呼间隔，减少终端和网络的交互次数省电。

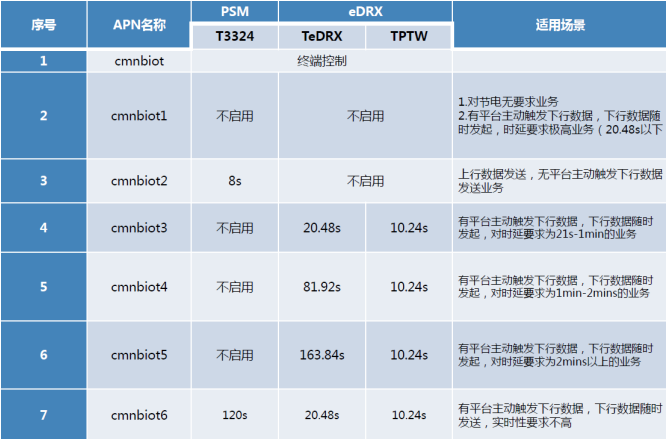

根据集团公司的最新要求，目前NB专用APN的配置模板如下图，其中CMNBIOT已经可以使用，剩余6个APN需要等集团网络部进行配置。具体开通时的步骤如下：


1、NB-IoT专用资费需要将卡预配为NB-IoT专用主体产品，按照之前IT下发的开通手册进行集团产品NB-IoT开户、添加成员等操作。

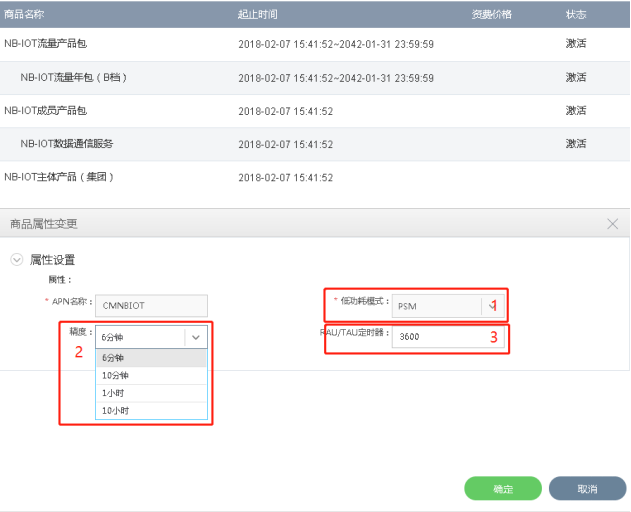

2、订购NB-IoT成员产品包NB-IoT数据通信服务，在数据通信服务里进行设置。


（1）目前APN默认为CMNBIOT，暂不支持专用APN；

（2）低功耗模式目前支持NONE（不开通）和PSM（省电）两种配置，eDRX需由终端上报。（框1）

（3）精度为RAU/TAU定时器最小单位，无实际影响，精度和定时器的对应关系：

（4）RAU/TAU定时器为PSM休眠时长，单位为s，按照业务规则入网时由网络下发给终端，终端根据PSM配置情况进行休眠，此定时器表示在终端没有主动上报时每隔一定的时间唤醒一次。在此期间内，终端随时可以发起上行。通信完成后，将重新开始休眠计时。



3、CMNBIOT专用APN支持终端自行上报T3324和eDRX的配置，若无需求须关闭相应功能。具体配置的指令如下：

T3324（PSM ACTIVE TIMER）：终端进入PSM前，在空闲态所处时长。其中：最小值2秒，最大值186分钟，客户可取值如下表。

精度

取值

取值方法

AT指令



关闭



AT+CPSMS=0

2s

2s, 4s, …, 60s, 62s

2s开始，2s为单位递增，31个值

AT+CPSMS=1,,,,00000001~AT+CPSMS=1,,,,00011111

1min

2min, 3min, …, 30min, 31min

2min开始，1min为单位递增，30个值

AT+CPSMS=1,,,,00100010~AT+CPSMS=1,,,,00111111

6min

36min, 42min, …, 180min, 186min

36min开始，6min为单位递增，26个值

AT+CPSMS=1,,,,01000110~AT+CPSMS=1,,,,01011111



eDRX周期：终端在空闲态中不可连续接收周期（周期内含1个寻呼窗口，寻呼窗口大小默认取值为10.24s）。其中：最小值20.48秒，最大值2.91小时，客户可取值如下表。

序号

取值

取值方法

AT指令

0

关闭



AT+NPTWEDRXS=0,5

1

20.48

10.48*2的1次方

AT+NPTWEDRXS=1,5,0011,0010

2

40.96

10.48*2的2次方

AT+NPTWEDRXS=1,5,0011,0011

3

81.92

10.48*2的3次方

AT+NPTWEDRXS=1,5,0011,0101

4

163.84

10.48*2的4次方

AT+NPTWEDRXS=1,5,0011,1001

5

327.68

10.48*2的5次方

AT+NPTWEDRXS=1,5,0011,1010

6

655.36

10.48*2的6次方

AT+NPTWEDRXS=1,5,0011,1011

7

1310.72

10.48*2的7次方

AT+NPTWEDRXS=1,5,0011,1100

8

2621.44

10.48*2的8次方

AT+NPTWEDRXS=1,5,0011,1101

9

5242.88

10.48*2的9次方

AT+NPTWEDRXS=1,5,0011,1110

10

10485.76

10.48*2的10次方

AT+NPTWEDRXS=1,5,0011,1111

*注：PTW建议设为默认值10.24s，原理上来说PTW越大，终端越容易接收到寻呼，但是功耗也随之增大，不建议修改。PTW设置方式为AT+NPTWEDRXS=1,5,0011,0010，对应取值如下表。

PTW取值

2.56s

5.12s

10.24s

15.36s

20.48s

指令代码

0000

0001

0011

0101

0111
