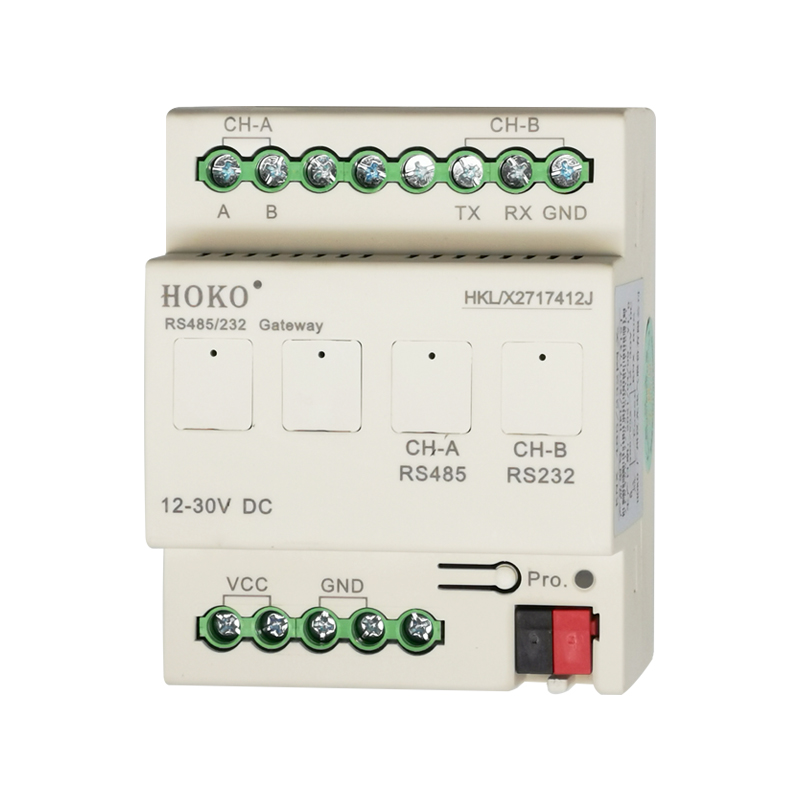

Knx 485/232网关、Knx 485网关、Knx 232网关是一系列专为智能楼宇控制系统设计的 RS485/RS232 转 KNX/EIB 网关，可以实现双向通信，内置 2000V 防静电保护。由于 485/232 总线跟 EIB 总线遵循不同的协议和工作原理，比如EIB 是一种标准的总线控制系统，控制方式为对等控制方式，而 485/232 采用的则是传统的主从控制方式，要实现他们之间的通讯和联网功能，必须通过一个网关。

一、概述

      KNX/EIB RS485/232 网关可以把 485/232总线上的设备与 EIB 总线上的设备连成一个网络系统。485/232  总线上的设备根据配置软件设置的协议发送报文到网关，网关将这个 485/232 总线上的报文转换成能在 EIB 总线上传送的报文，这样就可以控制 EIB 总线上的 KNX 设备。同时，EIB 总线上的报文也可以根据配置软件设置的协议，把相应的 KNX 报文转换成 485/232 报文。

Knx 485/232系列网关主要功能概述如下：

² 自由设定 RS485/RS232 通信接口协议

² 通过配置软件设置收发通信控制报文

² 对 RS485/RS232 总线报文进行转换，发送至 KNX/EIB 网络，实现 KNX 设备的控制

² 对 KNX 总线报文进行转换，发送至 RS485/RS232 网络，实现对 485/232 设备的控制

² RS485/RS232 报文支持 1 至 64 byte 长度，报文格式自定义

² 支持 <1byte,1 byte,2 byte,3 byte,4 byte KNX 组地址的写功能

² 支持 RS485/RS232 报文转换成 KNX/EIB 报文，包括读，写报文

² 支持 KNX/EIB 报文转换成 RS485/RS232报文，包括读，写报文

² 485/232 转 KNX 报文与 KNX 转 485/232 报文支持单通道500 条转换²

   故障自检测功能，可实时显示网关通讯模块或供电故障状况

² 485通讯端能接入的设备理论上是 256 个节点，具体能够接入的产品数量，需要根据实际的第三方 485

系统通讯规范而定这本手册为用户详细的提供了有关于 Knx 485/232系列网关的技术信息，包括安装和编程细节，并联系在实际使用的例子解释了如何使用。

Knx 485/232系列网关是模块化安装设备， 为了方便安装到配电箱中， 根据 EN 60 715 设计，能安装在 35 毫米的丁导轨上，设备采用螺丝接线柱实现与 485/232 总线的连接，总线连接直接通过 EIB 接线端子连接.

物理地址的分配及其应用的配置均使用产品所属的上位机软件进行操作即可。

二、技术指标
